[Fritzing] 自製自己專屬的零件三步曲之一 - 麵包版篇

Fritzing是一個可以展示很漂亮的佈線軟體，雖然它也提供了許多的零件庫，但總有遺漏，也許你覺得原來的零件畫得不好或不夠漂亮，總是想要有自己的零件和零件庫，研究了官方的範本，成功的自製了只屬於自己的零件

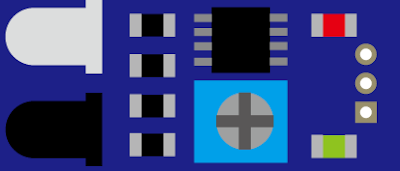

下面範例以自製的IR距離感應（循跡感應器）模組為例，先看最後的圖形

接下來我們來看看上面這個模組是由哪幾個部份組成
可以從下面的圖層看出，這個模組是由components、PCB這二個群組＋background所組成

我們把模組拆開來看一下

components群組我就不多說了，就是用AI畫出你的模組樣子，要多擬真就看自己花多少時間，也可以畫個方框代表就好，隨自己喜歡，重點是你要拉線的pin腳要畫出來就好，我們再來看看PCB群組，如下圖

要擬真就在畫圖時把真實的距離算進去，例如我上圖畫的是2.54mm距離的排針，有另一個重點要說的是上圖第 1 pin的圖形，它其實是由二個圖形疊上去的

再來我們把PCB群組疊到PCB底板的顏色物件上，如下圖

把二個物件全部點選後按CTRL+8(就是製作複合路徑)，如下圖，可以看到製作路徑的部份變透明即可

把background物件和PCB底板(AI工作區域)疊在一起，如下圖

然後把components群組和PCB群組和background物件全部疊起來就是一個完整的模組

還沒結束喔～～～

再來把你畫好的零件圖存成SVG的檔案(AI按另存新檔，在附檔名裡拉SVG檔案格式)，就可以先離開AI

打開Fritzing，隨便拉個三隻腳的零件如下圖

把滑鼠移到拉出來的零件上按右鍵，選擇edit(new parts editor)

進入零件編輯畫面後，按檔案選load image for view

點選你剛才從AI另存新檔的SVG檔案，點選後畫面就會從原來的開關變成你畫的零件了

再來點選連接器

刪除所有原來的pin腳定義，刪除完後畫面如下

再來重新輸入你自製的零件pin腳數量

再輸入下面的pin腳名稱和description

再來回到麵包板畫面，可以看到右邊連接器的pin腳定義已經變成你剛剛輸入的pin腳定義

重點來了，先點選如下圖在VCC和 select graphic中間空白的部份（其實是點選這個腳位，但千萬不要點選select graphic這個框框）

再點選select graphic這個框框

點選select graphic後，把滑鼠移到你零件圖上名為VCC的pin腳，點選後在VCC前會有個小勾勾，代表成功名命

依上方法完成GND pin腳

最後完成OUT pin腳定義

三個pin腳前都有勾勾就代表麵包板零件的pin腳命名成功，好辛苦啊！還是原來電子科系專用的畫圖軟體好用....下篇再來談談概要圖（也就是線路圖）
